• Низкий уровень шума, высокая плотность изоляции • Компактный дизайн, простота установки • Простота обслуживания, откидная крышка • Герметичная конструкция • Высокая энергоэффективность и низкий SFP в рабочей точке • Потенциометр в комплекте, возможно регулирование скорости 0-100% • Простота установки, монтажные кронштейны в комплекте • Встроенная защита двигателя • Корпус из алюцинка, класс С4 KVK Silent — вентилятор для установки в круглые воздуховоды. Корпус изолирован минеральной в высокой плотности. Сам корпус изготовлен из алюцинка с классом коррозионостойкости С4. KVK Silent EC поставляется со встроенной защитой двигателя и потенциометром (0-10 В), который позволяет легко найти нужную рабочую точку. Обороты вентилятора могут регулироваться по различным датчикам — CO2, температуры, присутствия, присутствия и VAV. Также возможна связь через Modbus. КВК Silent может быть установлен в любом положении. Быстроразъемные хомуты FK (дополнительная дополнительная возможность) обеспечат простоту установки и предотвратят рапространение вибрации на воздуховоды. Сертификаты: Сертификаты соответствия РФ и Украины.
Технические характеристики
| Номинальные данные |
|
|
| Напряжение (номинальное) |
230 |
В |
| Частота |
50; 60 |
Гц |
| Количество фаз |
1~ |
|
| Потребляемая мощность |
75 |
Вт |
| Потребляемый ток |
0,633 |
A |
| Скорость вращения рабочего колеса |
3 535 |
об/мин |
| Расход воздуха |
макс. 389 |
м³/ч |
| Температура перемещаемого воздуха |
макс. 55 |
°C |
| Макс. температура перемещаемого воздуха, при регулровании скорости |
55 |
°C |
| Параметры звука |
|
|
| Уровень звукового давления на 3 м (20м², сэбин) |
40 |
дБ(А) |
| Защита / Классификация |
|
|
| Класс защиты, двигатель |
IP54 |
|
| Класс изоляции |
B |
|
| Данные согласно ErP |
|
|
| Класс энергоэффективности, базовый агрегат |
E |
|
| Класс энергоэффективности, локальные требования |
B |
|
| Соответствие ErP |
ErP 2018 |
|
| Размеры и вес |
|
|
| Размер воздуховода; Круглый, вход |
125 |
мм |
| Размер воздуховода; Круглый, выход |
125 |
мм |
| Вес |
13,7 |
кг |
| Другие |
|
|
| Тип подключения воздуховода |
Круглый |
|
| Тип двигателя |
EC |
|
Экодизайн
| Изделие |
|
|
| Торговое наименование |
Systemair |
|
| Наименование изделия |
KVK Silent 125 EC |
|
| Базовый агрегат |
|
|
| Соответствие ErP |
2016 |
|
| SEC Средняя |
-13,3 |
кВтч/(м².а) |
| SEC холодной |
-29,7 |
кВтч/(м².а) |
| SEC Теплое |
-3,9 |
кВтч/(м².а) |
| SEC класса |
E |
|
| Категория установки |
RVU |
|
| Тип усановки |
UVU |
|
| Тип привода |
Интегрированный VSD |
|
| Тип утилизации тепла |
Отсутствует |
|
| Температурный коэффициент (UVU) |
Неприменимо |
|
| QV макс |
349 |
м³/ч |
| P макс |
70 |
Вт |
| Уровень звуковой мощности LWA |
41 |
дБ(А) |
| QV исх |
0,068 |
дБ(A) |
| Ps исх |
50 |
Па |
| SPI |
0,123 |
Вт/(м³/ч) |
| CTRL |
1 |
|
| РАЗНОЕ |
1,1 |
|
| Х-значение |
2 |
|
| Внешняя утечка |
8,2 |
% |
| Годовое энергопотребление (AEC), умеренный климат |
155 |
кВтч |
| Годовая экономия тепла (AHS), холодный климат |
155 |
кВтч |
| Годовое энергопотребление (AEC), жаркий климат |
155 |
кВтч |
| Годовая экономия тепла (AHS), умеренный климат |
1 715 |
кВтч/а |
| Годовая экономия тепла (AHS), холодный климат |
3 355 |
кВтч/а |
| Годовая экономия тепла (AHS), жаркий климат |
776 |
кВтч/а |
| Установка с автоматикой по запросу |
|
|
| Соответствие ErP |
2018 |
|
| SEC Средняя |
-26,7 |
кВтч/(м².а) |
| SEC холодной |
-53,7 |
кВтч/(м².а) |
| SEC Теплое |
-11,2 |
кВтч/(м².а) |
| SEC класса |
B |
|
| Категория установки |
RVU |
|
| Тип усановки |
UVU |
|
| Тип привода |
Интегрированный VSD |
|
| Тип утилизации тепла |
Отсутствует |
|
| Температурный коэффициент (UVU) |
Неприменимо |
|
| QV макс |
347 |
м³/ч |
| P макс |
70 |
Вт |
| Уровень звуковой мощности LWA |
41 |
дБ(А) |
| QV исх |
0,0676 |
дБ(A) |
| Ps исх |
50 |
Па |
| SPI |
0,123 |
Вт/(м³/ч) |
| CTRL |
0,65 |
|
| РАЗНОЕ |
1,1 |
|
| Х-значение |
2 |
|
| Внешняя утечка |
8,2 |
% |
| Годовое энергопотребление (AEC), умеренный климат |
65 |
кВтч |
| Годовое энергопотребление (AEC), холодный климат |
65 |
кВтч |
| Годовое энергопотребление (AEC), жаркий климат |
65 |
кВтч |
| Годовая экономия тепла (AHS), умеренный климат |
2 830 |
кВтч/а |
| Годовая экономия тепла (AHS), холодный климат |
5 536 |
кВтч/а |
| Годовая экономия тепла (AHS), жаркий климат |
1 280 |
кВтч/а |
| A |
B |
C |
D |
E |
Ø F |
G |
H |
I |
J |
K |
| 482 |
245 |
535 |
405 |
363 |
123 |
490 |
443 |
125 |
128 |
650 |

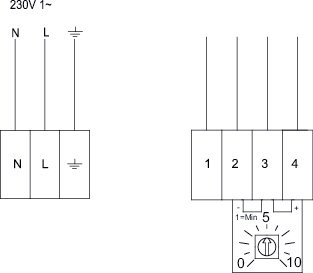

| Выход |
Цвет кабеля |
Описание |
| 1 |
Белый |
Выход для измерения частоты вращения , макс. 10мA |
| 2 |
Голубой |
Земля |
| 3 |
Желтый |
Вход для управления 0-10В DC/PWM |
| 4 |
Красный |
Выход 10В (пост. ток), Iмакс. = 1.1мA |
