Канальный нагреватель с патрубком для стандартных спиральных воздуховодов круглого сечения. Изготовлен из листовой стали с алюминиевым покрытием, с нагревательным элементом из нержавеющей стали. Нагреватель имеет встроенную защиту от перегрева с функцией ручного сброса. CBM имеет резиновые уплотнения на присоединительных патрубках. Температура устанавливается на крышке канального калорифера. Агрегат управляется встроенным электронным регулятором температуры с использованием так называемой временной технологии Pulse / Pause. Это обеспечивает чрезвычайно точный контроль температуры. Поскольку для регулировки температуры используется тиристор, в устройстве нет движущихся частей. Это означает, что он бесшумный и не подвержен износу. Клеммы для блокировки нагревателя через защиту от давления и воздушного потока доступны в клеммной коробке. Минимальный объем воздуха основан на минимальной скорости воздуха 1,5 м / с.Эти канальные нагреватели рассчитаны на максимальную температуру воздуха на выходе 50 ° C. Все CBM поставляются с канальным датчиком TG-K330 (0-30оC) в стандартной комплектации.
Технические характеристики
| Номинальные данные |
|
|
| Напряжение (номинальное) |
400 |
В |
| Количество фаз |
2~ |
|
| Потребляемая мощность |
5 000 |
Вт |
| Потребляемый ток |
12,5 |
A |
| Расход воздуха |
мин. 180 |
м³/ч |
| Контроллер и датчики |
|
|
| Допустимая температура окружающей среды |
макс. 40 |
°C |
| Размеры и вес |
|
|
| Размер воздуховода; Круглый, вход |
200 |
мм |
| Размер воздуховода; Круглый, выход |
200 |
мм |
| Вес |
4,8 |
кг |
| Другие |
|
|
| Канальный охладитель/нагреватель |
Электрический нагреватель |
|
| Тип подключения воздуховода |
Круглый |
|
ø D = 201

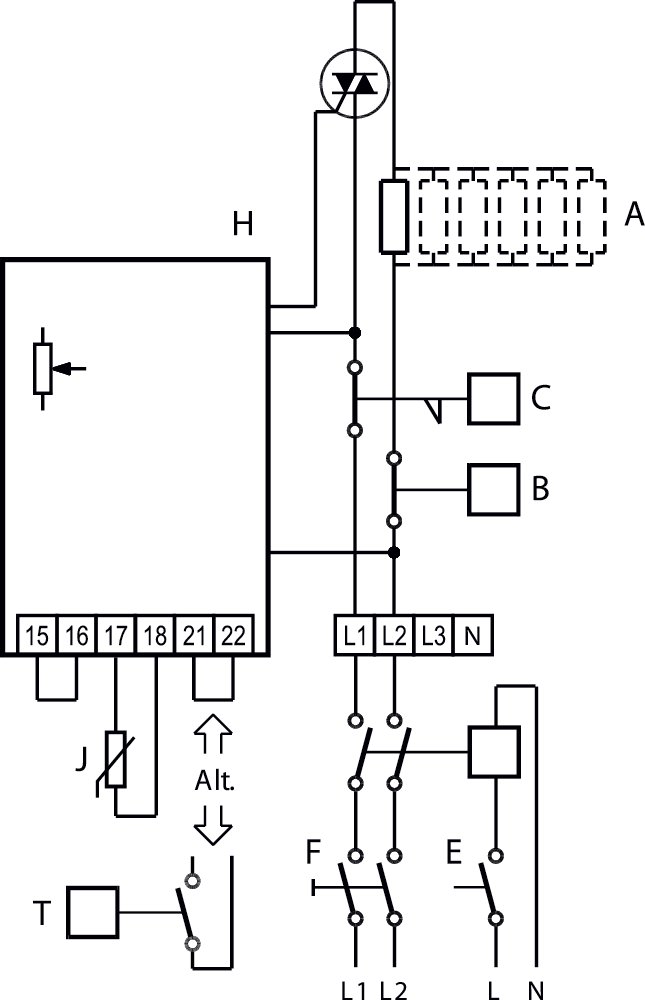

| A |
= |
Нагревательные элементы |
| B |
= |
Устройство тепловой защиты с автоматическим возвратом в исходное состояние |
| C |
= |
Устройство тепловой защиты с ручным возвратом в исходное состояние |
| E |
= |
Контакт блокировки |
| F |
= |
Сетевой выключатель |
| H |
= |
Тиристорный регулятор Pulser или TTC |
| J |
= |
Датчик |
| T |
= |
Переключатель расхода воздуха / Переключатель давления |
|
|
|
