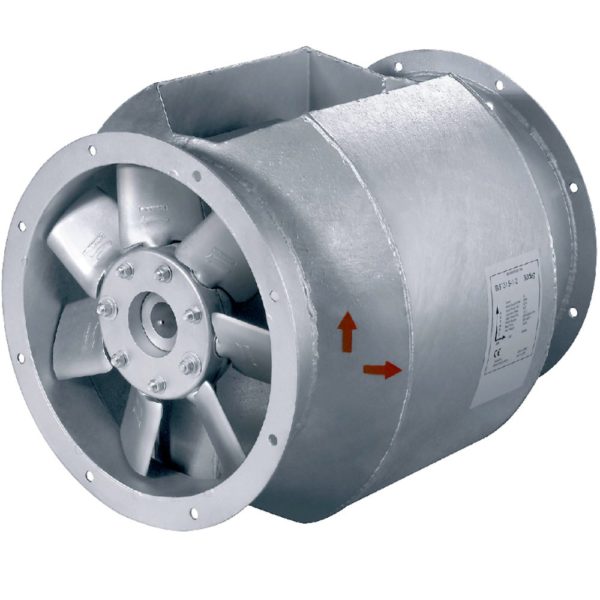

Лопатки аэродинамической формы с регулируемым углом наклона 1 ~ и 3 ~ -фазные электродвигателиТемпература перемещаемой среды до 200 ° С Рекомендации по применению: Сданные осевые вентиляторы AXCBF давления для удаления воздуха с температурой до 200 ° С в системах средней вентиляции сушильных комбинатов, отвода горячих газов из производственных цехов металлургических заводов и котельных. Выпускаются вентиляторы с диаметром рабочего колеса от 250 до 800 мм. Конструкция: Корпус вентилятора выполнен из оцинкованной стали (горячая оцинковка погружением, согласно EN ISO 1461); рабочее колесо и лопасти из литого алюминия. Фланцы выполнены согласно Eurovent 1/2. Двигатель: Электродвигатель (1- и 3-х фазный) вынесен из потока перемещаемого воздуха, полностью изолирован и охлаждается потоком воздуха. Класс защиты двигателя IP55, класс изоляции F (согласно EN 60034-5, IEC 85). Для тепловой защиты двигатели снабжены встроенным терморезистором PTC для подключения к внешнему устройству защиты. Регулировка скорости: Скорость 1 ~ фазного двигателя регулируется с помощью трансформаторов, 3 ~ фазного — с помощью частотного преобразователя. Подключение: Клемная коробка смонтирована на двигателе. Питание к вентилятору подводится с помощью присоединения кабеля к сети переменного тока. Монтаж: Вентилятор подключается к сети воздуховодов с помощью гибких вставок EVH, устанавливается на опоры МFA, на заборе воздуха устанавливается защитная решетка типа SG. Сертификаты: Сертификат соответствия РФ и Украины.Лопатки аэродинамической формы с регулируемым углом наклона 1 ~ и 3 ~ -фазные электродвигателиТемпература перемещаемой среды до 200 ° С Рекомендации по применению: Сданные осевые вентиляторы AXCBF давления для удаления воздуха с температурой до 200 ° С в системах средней вентиляции сушильных комбинатов, отвода горячих газов из производственных цехов металлургических заводов и котельных. Выпускаются вентиляторы с диаметром рабочего колеса от 250 до 800 мм. Конструкция: Корпус вентилятора выполнен из оцинкованной стали (горячая оцинковка погружением, согласно EN ISO 1461); рабочее колесо и лопасти из литого алюминия. Фланцы выполнены согласно Eurovent 1/2. Двигатель: Электродвигатель (1- и 3-х фазный) вынесен из потока перемещаемого воздуха, полностью изолирован и охлаждается потоком воздуха. Класс защиты двигателя IP55, класс изоляции F (согласно EN 60034-5, IEC 85). Для тепловой защиты двигатели снабжены встроенным терморезистором PTC для подключения к внешнему устройству защиты. Регулировка скорости: Скорость 1 ~ фазного двигателя регулируется с помощью трансформаторов, 3 ~ фазного — с помощью частотного преобразователя. Подключение: Клемная коробка смонтирована на двигателе. Питание к вентилятору подводится с помощью присоединения кабеля к сети переменного тока. Монтаж: Вентилятор подключается к сети воздуховодов с помощью гибких вставок EVH, устанавливается на опоры МFA, на заборе воздуха устанавливается защитная решетка типа SG. Сертификаты: Сертификат соответствия РФ и Украины.
Технические характеристики
| Номинальные данные |
|
|
| Напряжение (номинальное) |
400 |
В |
| Частота |
50 |
Гц |
| Количество фаз |
3~ |
|
| Схема подключения двигателя |
D; Y |
|
| Потребляемая мощность |
339 |
Вт |
| Номинальная мощность на валу (P2) |
0,37 |
кВт |
| Потребляемый ток |
1,8 |
A |
| Скорость вращения рабочего колеса |
2 929 |
об/мин |
| Расход воздуха |
макс. 1 775 |
м³/ч |
| Температура перемещаемого воздуха |
макс. 200 |
°C |
| Параметры звука |
|
|
| Уровень звукового давления на расстоянии 1 м |
83 |
дБ(А) |
| Защита / Классификация |
|
|
| Класс защиты, двигатель |
IP55 |
|
| Класс изоляции |
F |
|
| Контроллер и датчики |
|
|
| Допустимая температура окружающей среды |
макс. 55 |
°C |
| Размеры и вес |
|
|
| Размер воздуховода; Круглый, вход |
250 |
мм |
| Размер воздуховода; Круглый, выход |
250 |
мм |
| Вес |
25,2 |
кг |
| Другие |
|
|
| Тип подключения воздуховода |
Круглый |
|
| Тип двигателя |
AC |
|
|
|
|
|
|
|
|
|
|
A |
ø B |
ø C |
ø D |
ø F |
ø H |
I |
| AXCBF 250 |
535 |
448 |
328 |
250 |
280 |
10 |
4 x 90° |
|
|
|
|
|
|
|
|
|
230/400V motor |
| «1» |
3 x 230V Delta connection |
| «2» |
3 x 400V Star connection |
| «3» |
Thermal motor protection optional |
|
|
See motor name plate! |
