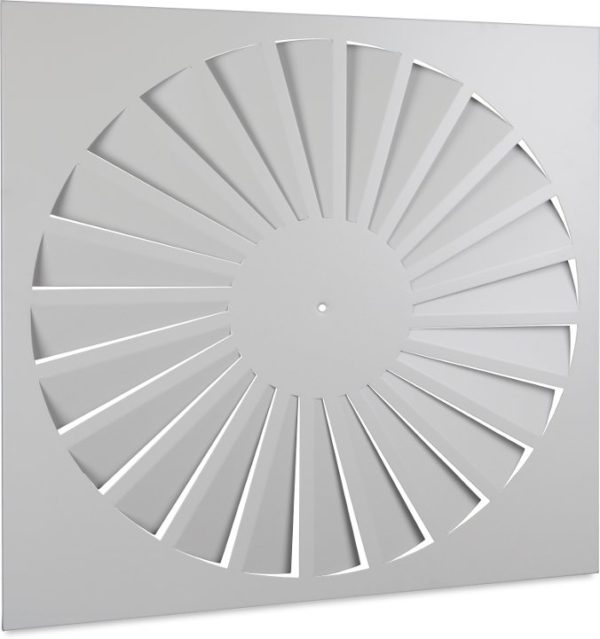

VVKN представляет собой потолочный вихревой диффузор c квадратной или круглой лицевой панелью и радиально расположенными неподвижными лопатками (тип B). Особая конструкция направляющих лопаток позволяет создать эффективный вихревой воздушный поток, также оптимальная форма лопаток помогает разбивать поток на отдельные струи, что приводит к быстрому выравниванию температуры воздуха по объему помещения при низкой скорости потока. Все это позволяет равномерное распределение обрабатываемого воздуха в рабочей зоне. Диффузор имеет круглую (VVKN-BR) или квадратную (VVKN-BS) форму и изготовлен из оцинкованной стали. Стандартно диффузор окрашивается порошковой краской белого цвета (RAL 9003). В диффузора имеется отверстие для его монтажа с помощью винта. Каждый VVKN поставляется с винтом с декоративной крышкой для установки на камеру статического давления, а также самоклеящееся уплотнение, которое необходимо установить на внутреннюю сторону пластины диффузора во время монтажа. Диффузор VVKN местное отопление и холодного воздуха, в приточных и вытяжных системах, в помещениях с высотой потолка до 4 метров. Монтаж Вихревой диффузор ВВКН чаще всего устанавливается на воздуховод. Стандартный монтаж включает монтаж камеры статического давления к потолку с помощью кронштейнов или шпилек и монтажа лицевой панели диффузора на камеру, используя центральный винт, который в комплект поставки.
Технические характеристики
| Типоразмер |
□A |
вес |
| (мм) |
(кг) |
| 300 |
296 |
0,9 |
| 400 |
396 |
1,5 |
| 500 |
496 |
2,2 |
| 600 |
596 |
3,0 |
| 625 |
621 |
3,2 |
| Типоразмер |
Av(м2) |
| Type B |
| 300 |
0,0107 |
| 400 |
0,0239 |
| 500 |
0,0414 |
| 600 |
0,0681 |
| 625 |
0,0681 |
