Topvex SX / C разработан в соответствии с высокими требованиями по энергосбережению, обеспечением высокого КПД рекуперации и низкое потребление электроэнергии. Чтобы снизить эффективность утилизации тепла, противоточный рекуператор разработан для низких скоростей воздуха, и поэтому имеет низкое сопротивление. Приточный и вытяжной фильтры разработаны с минимизацией потерь давления без потерь качества фильтрации. Низкие внутренние потери давления говорят о сокращении энергопотребления. Вентиляторы прямого привода с EC технологиями были очевидным выбором из-за высокой эффективности. Двигатели EC имеют регулировку скорости вращения, на 15-20% ниже энергопотребление по сравнению со стандартными асинхронными двигателями, регулируемыми частотными преобразователями. 100% байпас рекуператора обеспечивает низкие потери давления в течении теплого времени года. Клапан изолирует рекуператор в теплый период, тем самым исключая рекуперацию тепла, когда она не требуется. СAV (постоянный расход воздуха) стандартная функция, VAV комплект (поддержание постоянного давления в канале) . Встроенная и запрограммированная система автоматики упрощает монтаж и ввод агрегата в эксплуатацию. Topvex SX / C имеют дружественную для пользователя систему управления. Мастер первого запуска поможет установить все уставки, необходимые для корректной работы агрегата. Встроенная система автоматики позволяет управлять скоростью вентилятора, температурой воздуха, временными интервалами. Помимо этого, Topvex SX / C обеспечивает такие энергосберегающие функции, как естественное охлаждение, рекуперацию холода, регулирование расходом воздуха и температуры в зависимости от времени года. Topvex поставляется с новой системой автоматики SystemairAccess, которая включает в себя панель управления NaviPadс простым в использовании интуитивно понятным пользовательским интерфейсом HTML5. Класс защиты панели управления NaviPad — IP 54, допустимая температура эксплуатации 0–50 C °, корпус панели не устойчив к ультрафиолетовому излучению, а NaviPad не предназначен для наружного монтажа. Подключение панели управления к контроллеру в шкафу автоматики возможно с помощью кабеля длиной до 100 м. NaviPad подключается к агрегату через 3-х метровый плоский кабель (входит в комплект). Устанавливается на корпус агрегата Topvex или на стену, легко снимается с держателя. Текущие рабочие параметры, уставки и блок-схема доступны в режиме реального времени. Система управления Systemair Access имеет встроенные функции энергосбережения, такие как свободное охлаждение, рекуперация холода, сезонность температур и контроль расхода воздуха. Возможность редактировать наименования агрегата, аварийных сигналов, компонентов управления даёт пользователю адаптировать агрегат под различные объекты. С обзорной панелью мониторинга системы возможно несколько агрегатов внутри сети. Стандартные средства связи: ModbusRTU через RS-485 и TCP / IPи BACnet через IP.
Технические характеристики
| Установка |
|
|
| Частота |
50 |
Гц |
| Напряжение (номинальное) |
400 |
В |
| Количество фаз |
3N~ |
|
| Рекомендуемый предохранитель |
3×16 A |
|
| Класс защиты |
IP23 |
|
| Регулирование скорости |
Плавный |
|
| Расход воздуха |
828 до 2 808 |
м³/ч |
| Преднагрев / Догрев |
|
|
| Входная мощность, догреватель |
6,3 |
кВт |
| Приточный вентилятор |
|
|
| Напряжение |
400 |
В |
| Количество фаз |
3~ |
|
| Входная мощность (Р1), приточный вентилятор |
897 |
Вт |
| Воздушный фильтр притока |
|
|
| Класс фильтра, приточный воздух |
ePM1 60% |
|
| Фильтр вытяжного воздуха |
|
|
| Класс фильтра, вытяжной воздух |
ePM10 60% |
|
| Теплоутилизатор |
|
|
| Тип теплообменника |
Вращение |
|
| Нагреватель |
|
|
| Вариант обогрева |
Электронагрев |
|
| Выходная мощность, нагрев |
6,3 |
кВт |
| Вытяжной вентилятор / Вытяжной вентилятор |
|
|
| Напряжение |
400 |
В |
| Количество фаз |
3~ |
|
| Входная мощность, вытяжной вентилятор |
897 |
Вт |
| Другие |
|
|
| Управление вентилятором |
CAV, управления расходом воздуха |
|
| Установка |
Вертикально |
|
| Сторона притока |
Справа |
|
| ErP |
|
|
| Соответствие ErP |
ErP 2018 |
|
Экодизайн
| Изделие |
|
|
| Торговое наименование |
Systemair |
|
| Наименование изделия |
Topvex TR06 |
|
| Экодизайн |
|
|
| Соответствие ErP |
2018 |
|
| Категория установки |
NRVU |
|
| Тип усановки |
BVU |
|
| Тип привода |
Интегрированный VSD |
|
| Тип утилизации тепла |
Регенеративная |
|
| Температурный коэффициент |
81,2 |
% |
| QV ном |
0,6 |
дБ(A) |
| P ном |
1,078 |
кВт |
| SFPint |
1 093 |
Вт/(м³/с) |
| Скорость в сечении |
2,4 |
м/с |
| Ps ном |
200 |
Па |
| Ps внутр. Приток |
327 |
Па |
| Ps внутр. Вытяжка |
294 |
Па |
| Эффективность приточного вентилятора |
57 |
% |
| Эффективность вытяжного вентилятора |
56,6 |
% |
| Внешняя утечка |
2 |
% |
| Внутренние утечки |
3 |
% |
| Энергетические характеристики фильтра |
1 527 |
кВтч |
| Уровень звуковой мощности LWA |
54 |
дБ(А) |

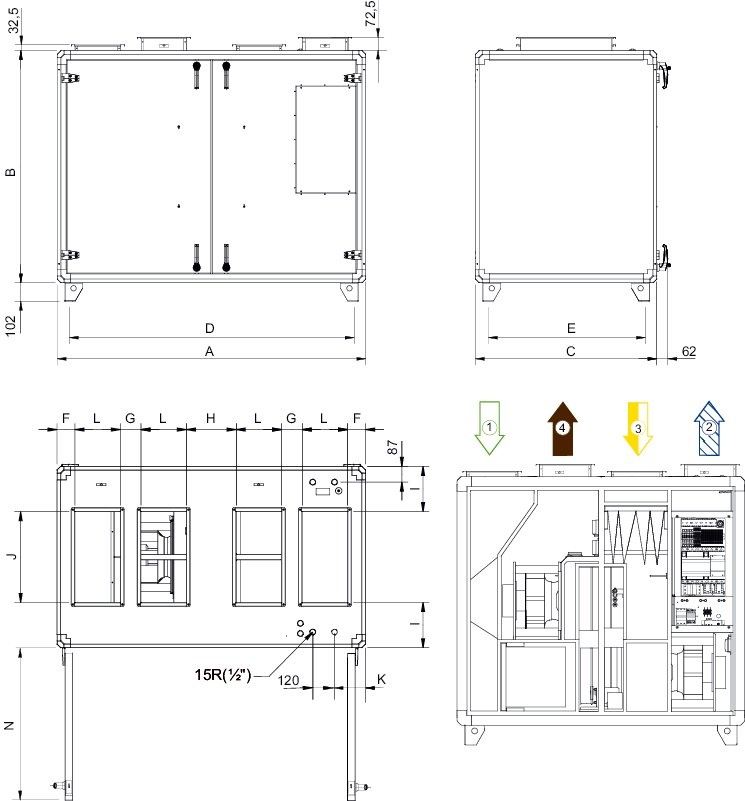

| 1 |
Наружный воздух |
| 2 |
Приточный воздух |
| 3 |
Вытяжной воздух |
| 4 |
Выбросной воздух |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
N |
| Topvex TR06 |
1700 |
1279 |
1000 |
1544 |
844 |
99 |
114 |
274 |
250 |
500 |
171 |
250 |
845 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Производительность
Мощность притока
Мощность вытяжки
