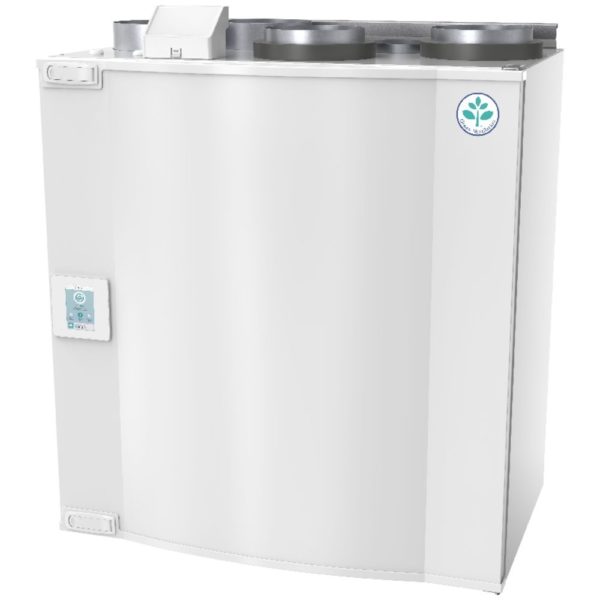

• Высокоэффективный роторный теплообменник с регулируемой скоростью вращения • Функция переноса влаги с функцией функции от обмерзания • Энергоэффективные радиальные вентиляторы, современной EC-технологией, обеспечивающие низкие показатели SFP и низкий уровень шума • Система управления SAVE Touch с емкостным цветным сенсорным дисплеем для удобства использования и ввода в эксплуатацию • Соединительный короб на корпусе для легкого ввода в эксплуатацию • Управление по потребности по контролю воздуха (встроенный датчик влаги) • Поддержка протокола Modbus через RS485 • Модуль управления через Интернет и Systemair cloud (IAM) доступ опционально Приточно-вытяжная вентиляционная установка с рекуперацией тепла для жилых помещений с вентилируемой площадью до 240 м2. Лево- и правосторонние модели. SAVE VTR 300 / B– готовое решение: тепло-звуко изолированный корпус из сэндвич-панелей; встроенная и запрограммированная система автоматики; энергоэффективный роторный теплообменник с регулируемой скоростью вращения для защиты от обмерзания и функция переноса влаги обратно в приточный воздух; электрический догреватель; фильтры. Энергоэффективные вентиляторы с EC-двигателями уменьшают на 50% электроэнергию меньше потребляемой с традиционными двигателями переменного тока. Современные технологии обеспечивают низкие значения SFP (Specific Fan Power). Встроенный вытяжном канале датчик в номинанте управления для управления по потребности. Подсоединение внешнего кухонного зонта верхней части агрегата. Вытяжной воздух от плиты удаляется в обход рекуператора, в процессе вентиляции помещения и рекуперации не принимает участие. Все настройки и функции доступны на панели управления SAVE Touch, встроенной в лицевую панель. Панель представляет собой цветной сенсорный дисплей. Доступна опция подключения одной или нескольких внешних панелей управления. Также панель управления имеет отдельный пользовательский уровень для авторизованных монтажников и обслуживающих специалистов. На главном экране панели управления отображается информация о расходе воздуха, температуре, воздухе и активных функциях. Можно выбрать ручной и автоматический режим управления или выбрать предпочтительные параметры из настроенных пользовательских режимов. Автоматический режим SAVE Touch имеет несколько функций, которые регулируют поток воздуха по уровню СО2, присутствию, недельного расписания и т. д. Функция управления по потребности обеспечивает эффективную и экономичную работу и наилучшее качество воздуха. Аварийные символы будут указывать на возможные неисправности и выдавать прямые предупреждения, если что-либо необходимо исправить. Установка поставляется со встроенным эл. нагревателем (догревателем). Установка подготовленного соединительного короба с помощью простого монтажа и подключения внешних датчиков нагревателей / охладителей. Установка поставляется с мешочными фильтрами низкого давления: -Фильтр приточного воздуха F7 / ePM10 80% -Фильтр вытяжного воздуха G3 / Грубый 60% Мешочный фильтр низкого давления G3 / Coarse 60% для приточного воздуха доступна опционально Комплект фильтров для функций «Пассивный дом» (F7 / ePM1 60% + F7 / ePM1 60%) доступны опционально.
Технические характеристики
| Изделие |
|
|
| Напряжение (номинальное) |
230 |
В |
| Частота |
50 |
Гц |
| Количество фаз |
1~ |
|
| Расход воздуха |
300 |
м³/ч |
| Рекомендуемый предохранитель |
10 A |
|
| Класс защиты |
IP24 |
|
| Теплоутилизатор |
|
|
| Тип двигателя роторного теплоутилизатора |
Переменная скорость |
|
| Тип теплообменника |
Вращение |
|
| Нагреватель |
|
|
| Выходная мощность, нагрев |
1,67 |
кВт |
| Вариант обогрева |
Электронагрев |
|
| Приточный воздух |
|
|
| Входная мощность, приточный вентилятор |
88 |
Вт |
| Вытяжной воздух |
|
|
| Входная мощность, вытяжной вентилятор |
88 |
Вт |
| Фильтр |
|
|
| Класс фильтра, приточный воздух |
ePM2.5 70% |
|
| Класс фильтра, вытяжной воздух |
Степень очистки 50% |
|
| Цвет корпуса |
|
|
| Цвет корпуса, RAL |
RAL 9010 |
|
| Используется для |
|
|
| Установка |
Вертикально |
|
| Сторона притока |
Слева |
|
| ErP |
|
|
| Класс энергоэффективности, базовый агрегат |
A |
|
| Класс энергоэффективности, локальные требования |
A |
|
| Соответствие ErP |
ErP 2016; ErP 2018 |
Экодизайн
| Изделие |
|
|
| Торговое наименование |
Systemair |
|
| Наименование изделия |
SAVE VTR 300/B L |
|
| Базовый агрегат |
|
|
| Соответствие ErP |
2018 |
|
| SEC Средняя |
-37,4 |
кВтч/(м².а) |
| SEC холодной |
-80,4 |
кВтч/(м².а) |
| SEC Теплое |
-12,8 |
кВтч/(м².а) |
| SEC класса |
A |
|
| Категория установки |
RVU |
|
| Тип усановки |
BVU |
|
| Тип привода |
Интегрированный VSD |
|
| Тип утилизации тепла |
Регенеративная |
|
| Температурный коэффициент |
85 |
% |
| QV макс |
367 |
м³/ч |
| P макс |
179 |
Вт |
| Уровень звуковой мощности LWA |
44 |
дБ(А) |
| QV исх |
0,071 |
дБ(A) |
| Ps исх |
50 |
Па |
| SPI |
0,333 |
Вт/(м³/ч) |
| CTRL |
0,85 |
|
| РАЗНОЕ |
1,1 |
|
| Х-значение |
2 |
|
| Внешняя утечка |
3 |
% |
| Внутренние утечки |
Неприменимо |
|
| Перенос |
4 |
% |
| Тип изделия |
RAHU/AAHE |
|
| Годовое энергопотребление (AEC), умеренный климат |
301 |
кВтч |
| Годовое энергопотребление (AEC), холодный климат |
301 |
кВтч |
| Годовое энергопотребление (AEC), жаркий климат |
301 |
кВтч |
| Годовая экономия тепла (AHS), умеренный климат |
4 494 |
кВтч/а |
| Годовая экономия тепла (AHS), холодный климат |
8 792 |
кВтч/а |
| Годовая экономия тепла (AHS), жаркий климат |
2 032 |
кВтч/а |
| Установка с автоматикой по запросу |
|
|
| Соответствие ErP |
2018 |
|
| SEC Средняя |
-41,5 |
кВтч/(м².а) |
| SEC холодной |
-85,4 |
кВтч/(м².а) |
| SEC Теплое |
-16,3 |
кВтч/(м².а) |
| SEC класса |
A |
|
| Категория установки |
RVU |
|
| Тип усановки |
BVU |
|
| Тип привода |
Интегрированный VSD |
|
| Тип утилизации тепла |
Регенеративная |
|
| Температурный коэффициент |
85 |
% |
| QV макс |
367 |
м³/ч |
| P макс |
179 |
Вт |
| Уровень звуковой мощности LWA |
44 |
дБ(А) |
| QV исх |
0,071 |
дБ(A) |
| Ps исх |
50 |
Па |
| SPI |
0,333 |
Вт/(м³/ч) |
| CTRL |
0,65 |
|
| РАЗНОЕ |
1,1 |
|
| Х-значение |
2 |
|
| Внешняя утечка |
3 |
% |
| Внутренние утечки |
Неприменимо |
|
| Перенос |
4 |
% |
| Тип изделия |
RAHU/AAHE |
|
| Годовое энергопотребление (AEC), умеренный климат |
176 |
кВтч |
| Годовое энергопотребление (AEC), холодный климат |
176 |
кВтч |
| Годовое энергопотребление (AEC), жаркий климат |
176 |
кВтч |
| Годовая экономия тепла (AHS), умеренный климат |
4 590 |
кВтч/а |
| Годовая экономия тепла (AHS), холодный климат |
8 979 |
кВтч/а |
| Годовая экономия тепла (AHS), жаркий климат |
2 075 |
кВтч/а |

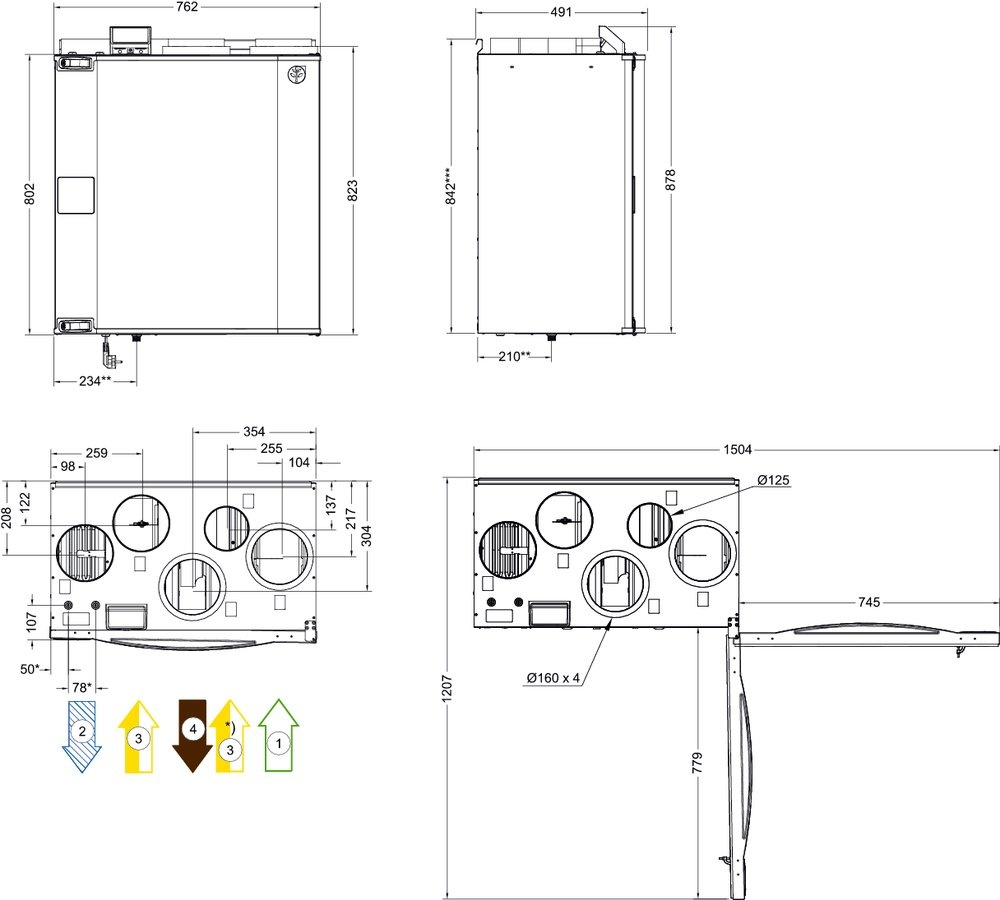

| 1 |
Наружный воздух |
| 2 |
Приточный воздух |
| 3 |
Вытяжной воздух |
| 4 |
Выбросной воздух |
