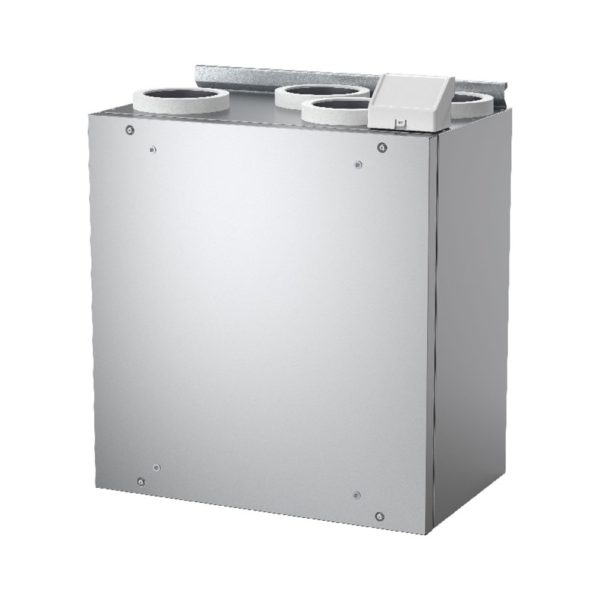

• Высокоэффективный роторный теплообменник с регулируемой скоростью вращения • Функция переноса влаги позволяет минимизировать конденсацию в приточном воздухе в зимнее время • Энергоэффективные радиальные вентиляторы, с современной EC-технологией, с высокими показателями SFP и низким уровнем шума • Система управления SAVE Touch с емкостным цветным сенсорным дисплеем для удобства использования и ввода в эксплуатацию • Соединение на корпусе для легкого ввода в эксплуатацию • Управление по потребности по протоколу воздуха (встроенный датчик воздуха) • Поддержка протокола Modbus через порт RS 485 • Модуль управления через Интернет и Systemair Cloud (IAM) доступен опционально SAVE VTR 150 / B тюнинг для вентиляции небольших домов и апартаментов площадью до 100м². Доступны лево- и правосторонние модели. SAVE VTR 150 / B предназначено для установки между кухонными шкафами с индивидуальной мебельной панелью. Предусмотрено несколько вариантов монтажа панели кухонной мебели, либо непосредственно на корпусе, либо в бокам шкафов с прилагаемыми кронштейновами. Канал из вытяжки может быть подключен к отдельному байпасу на блоке, поэтому воздух из вытяжки направляется прямо к вытяжному вентилятору, а не через теплообменник в агрегате. Systemair предлагает несколько кухонных зонтов для прямого подключения к SAVE VTR 150 / B и удобного подключения к соединительной. Устройство имеет функцию «Вытяжка», которая может быть активирована через кухонный зонт. Корпус SAVE VTR 150 / B изготовлен из сэндвич-панелей и оснащен системой управления. Агрегат оснащен высокоэффективным роторным теплообменником с переменной скоростью передачи, которая регулирует скорость вращения ротора в зависимости от температуры и передачи обратно в приточный воздух. Энергоэффективные вентиляторы с ЕС-двигателями, а также фильтры низкого давления снижение потребления энергии и низкие показатели SFP (удельную мощность вентилятора) и низкий уровень шума. Встроенный датчик в вытяжном Самостоятельное руководство для управления по потребности. Все настройки и функции доступны с панели управления, которая подключается к верхней части устройства через соединительный короб. Панель входит в стандартную комплектацию и представляет собой цветной экран в черном корпусе с популярным интерфейсом. Доступна возможность подключения одного или нескольких внешних панелей управления. Также панель управления имеет отдельный уровень пользователя для авторизованных монтажников и обслуживающего персонала. На главном экране панели управления отображается: поток воздуха, температура, качество воздуха и активные функции. Вы можете выбрать между режимами ВРУЧНУЮ и АВТО или предпочтительные настройки из настроенных пользовательских режимов. В SAVE Touch в режиме AUTO доступны различные функции, которые регулируют поток воздуха в зависимости от уровня CO2, показания датчиков присутствия, влияние, графика и т.д. Управление по потребности обеспечивает эффективную и экономичную работу для обеспечения наилучшего качества воздуха в помещении. Аварийные сигналы будут указывать на возможные неисправности и будут выдавать прямые оповещения, если что-то нужно исправить. Устройство поставляется со встроенным электрическим подогревателем. Устройство снабжено соединительным коробом с простыми смонтированными входами и выходами для установки внешних датчиков, а также внешнего нагревателя / охладителя. Агрегат поставляется с панельными фильтрами низкого давления: Фильтр приточного воздуха M5 / ePM10 50% Фильтр вытяжного воздуха M5 / ePM10 50% Панельный фильтр низкого давления F7 / ePM1 60% доступен в качестве аксессуара для фильтрации приточного воздуха. Также доступен набор мешочных фильтров (приток + вытяжка) в качестве аксессуара: М5 / Грубый 70% — М5 / Грубый 70% Примечание: постоянная вентиляция через вытяжку отсутствует.
Технические характеристики
| Изделие |
|
|
| Напряжение (номинальное) |
230 |
В |
| Частота |
50 |
Гц |
| Количество фаз |
1~ |
|
| Расход воздуха |
130 |
м³/ч |
| Рекомендуемый предохранитель |
10 A |
|
| Класс защиты |
IP24 |
|
| Теплоутилизатор |
|
|
| Тип двигателя роторного теплоутилизатора |
Переменная скорость |
|
| Тип теплообменника |
Вращение |
|
| Нагреватель |
|
|
| Выходная мощность, нагрев |
1 |
кВт |
| Вариант обогрева |
Электронагрев |
|
| Приточный воздух |
|
|
| Входная мощность, приточный вентилятор |
86 |
Вт |
| Вытяжной воздух |
|
|
| Входная мощность, вытяжной вентилятор |
86 |
Вт |
| Фильтр |
|
|
| Класс фильтра, приточный воздух |
ePM10 50% |
|
| Класс фильтра, вытяжной воздух |
ePM10 50% |
|
| Цвет корпуса |
|
|
| Цвет корпуса |
Оцинкованная сталь |
|
| Используется для |
|
|
| Установка |
Вертикально |
|
| Сторона притока |
Слева |
|
| ErP |
|
|
| Класс энергоэффективности, базовый агрегат |
B |
|
| Класс энергоэффективности, локальные требования |
A |
|
| Соответствие ErP |
ErP 2016; ErP 2018 |
Экодизайн
| Изделие |
|
|
| Торговое наименование |
Systemair |
|
| Наименование изделия |
SAVE VTR 150/B L 1000W |
|
| Базовый агрегат |
|
|
| Соответствие ErP |
2018 |
|
| SEC Средняя |
-32,7 |
кВтч/(м².а) |
| SEC холодной |
-73,3 |
кВтч/(м².а) |
| SEC Теплое |
-9,4 |
кВтч/(м².а) |
| SEC класса |
B |
|
| Категория установки |
RVU |
|
| Тип усановки |
BVU |
|
| Тип привода |
Интегрированный VSD |
|
| Тип утилизации тепла |
Регенеративная |
|
| Температурный коэффициент |
76 |
% |
| QV макс |
278 |
м³/ч |
| P макс |
178 |
Вт |
| Уровень звуковой мощности LWA |
42 |
дБ(А) |
| QV исх |
0,0542 |
дБ(A) |
| Ps исх |
50 |
Па |
| SPI |
0,433 |
Вт/(м³/ч) |
| CTRL |
0,85 |
|
| РАЗНОЕ |
1,1 |
|
| Х-значение |
2 |
|
| Внешняя утечка |
3 |
% |
| Внутренние утечки |
Неприменимо |
|
| Перенос |
4 |
% |
| Тип изделия |
RAHU/AARE |
|
| Годовое энергопотребление (AEC), умеренный климат |
392 |
кВтч |
| Годовое энергопотребление (AEC), холодный климат |
392 |
кВтч |
| Годовое энергопотребление (AEC), жаркий климат |
392 |
кВтч |
| Годовая экономия тепла (AHS), умеренный климат |
4 251 |
кВтч/а |
| Годовая экономия тепла (AHS), холодный климат |
8 315 |
кВтч/а |
| Годовая экономия тепла (AHS), жаркий климат |
1 922 |
кВтч/а |
| Установка с автоматикой по запросу |
|
|
| Соответствие ErP |
2018 |
|
| SEC Средняя |
-38,3 |
кВтч/(м².а) |
| SEC холодной |
-80,4 |
кВтч/(м².а) |
| SEC Теплое |
-14,2 |
кВтч/(м².а) |
| SEC класса |
A |
|
| Категория установки |
RVU |
|
| Тип усановки |
BVU |
|
| Тип привода |
Интегрированный VSD |
|
| Тип утилизации тепла |
Регенеративная |
|
| QV макс |
278 |
м³/ч |
| P макс |
178 |
Вт |
| Уровень звуковой мощности LWA |
42 |
дБ(А) |
| QV исх |
0,0542 |
дБ(A) |
| Ps исх |
50 |
Па |
| SPI |
0,433 |
Вт/(м³/ч) |
| CTRL |
0,65 |
|
| РАЗНОЕ |
1,1 |
|
| Х-значение |
2 |
|
| Внешняя утечка |
3 |
% |
| Внутренние утечки |
Неприменимо |
|
| Перенос |
4 |
% |
| Тип изделия |
RAHU/AARE |
|
| Годовое энергопотребление (AEC), умеренный климат |
229 |
кВтч |
| Годовое энергопотребление (AEC), холодный климат |
229 |
кВтч |
| Годовое энергопотребление (AEC), жаркий климат |
229 |
кВтч |
| Годовая экономия тепла (AHS), умеренный климат |
4 404 |
кВтч/а |
| Годовая экономия тепла (AHS), холодный климат |
8 614 |
кВтч/а |
| Годовая экономия тепла (AHS), жаркий климат |
1 991 |
кВтч/а |

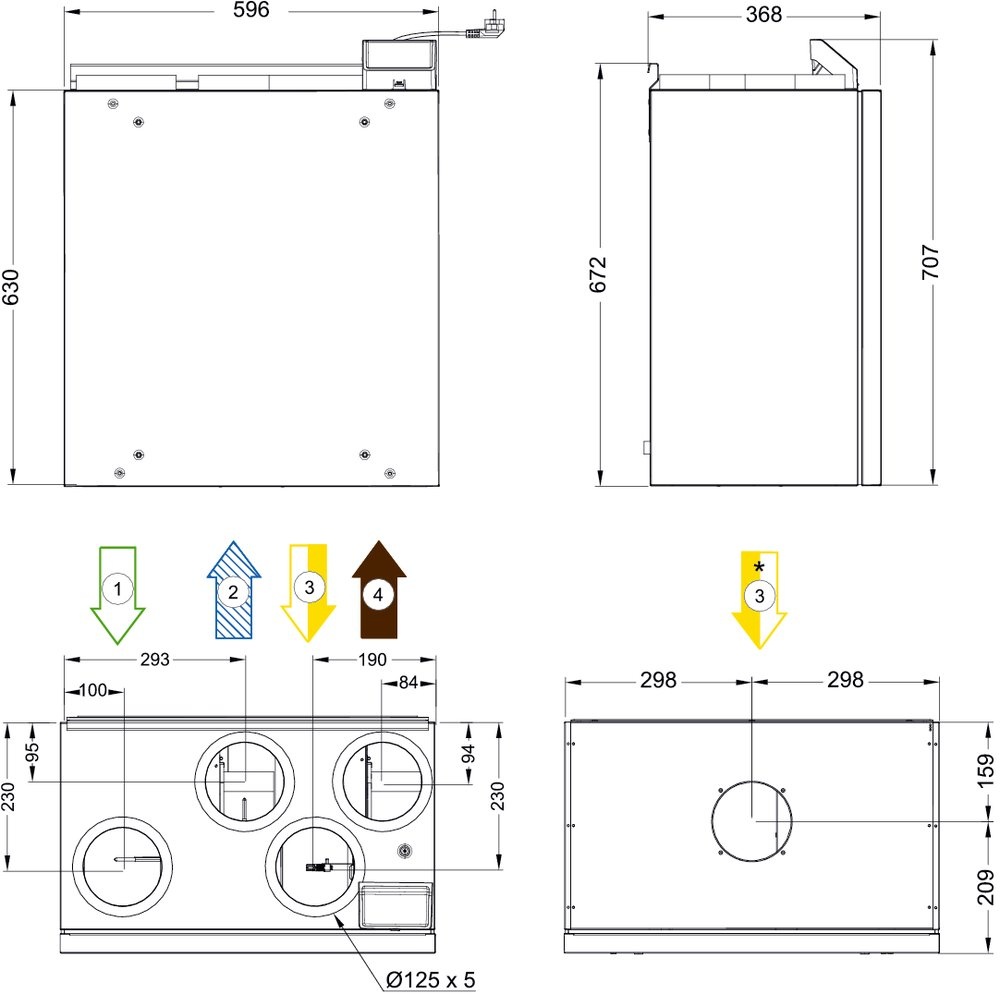

| 1 |
Наружный воздух |
| 2 |
Приточный воздух |
| 3 |
Вытяжной воздух |
| 4 |
Выбросной воздух |
