Предназначены для использования на аккумуляторных станциях, в вытяжных шкафах и т.п. Встроенные термисторы (PTC) Возможность регулирования скорости Не требуют техобслуживания и надежны в работе Рекомендации по применению: Вентиляторы DKEX соответствуют требованиям ATEX и предназначены для использования во взрывоопасных условиях 1 и 2, для удаления газообразных горючих и негорючих сред из этих зон, классы температур Т1, Т2 и Т3. Вентиляторы рекомендованы для использования на аккумуляторных станциях, в вытяжных шкафах и т.п. Конструкция: Корпус выполнен из оцинкованной листовой стали; входной конус изготовлен из меди. Конструкция вентилятора повышенный уровень безопасности в соответствии с требованиями EEx e II T3. Двигатель: Вентиляторы данной серии электродвигателей с внешним ротором и рабочими колесом с загнутыми вперед лопатками. Для электрод защиты двигателя от перегрева вентиляторы встроенные термисторы (РТС — положительный температурный коэффициент) с выводами для подключения к внешнему устройству защиты U-EK230E. Регулировка скорости: Скорость вентиляторов DKEX регулируется путем изменения напряжения с помощью 5-ступенчатого трансформатора, в комплекте устанавливается электродвигателя U-EK230E (дополнительная принадлежность). Монтаж: Установки DKЕХ устанавливаются в любом положении и легко соединяются с помощью гибких соединений серии USE / ISE.
Технические характеристики
Номинальные данные |
|
|
Напряжение (номинальное) |
400 |
В |
Частота |
50 |
Гц |
Количество фаз |
3~ |
|
Потребляемая мощность |
1 269 |
Вт |
Потребляемый ток |
2,29 |
A |
Скорость вращения рабочего колеса |
1 307 |
об/мин |
Расход воздуха |
макс. 3 186 |
м³/ч |
Минимальное статическое давление в обратной линии |
300 |
Па |
Температура перемещаемого воздуха |
макс. 40 |
°C |
Макс. температура перемещаемого воздуха, при регулровании скорости |
40 |
°C |
Параметры звука |
|
|
Уровень звукового давления на 3 м (20м², сэбин) |
53 |
дБ(А) |
Защита / Классификация |
|
|
Класс защиты, двигатель |
IP44 |
|
Класс изоляции |
F |
|
Маркировка взрывозащиты |
Ex eb IIB+H2 T3 Gb |
|
Сертификат |
Presafe 17ATEX9970X |
|
Контроллер и датчики |
|
|
Температура окружающей среды и в канале |
-20 до 40 |
°C |
Размеры и вес |
|
|
Вес |
24,5 |
кг |
|

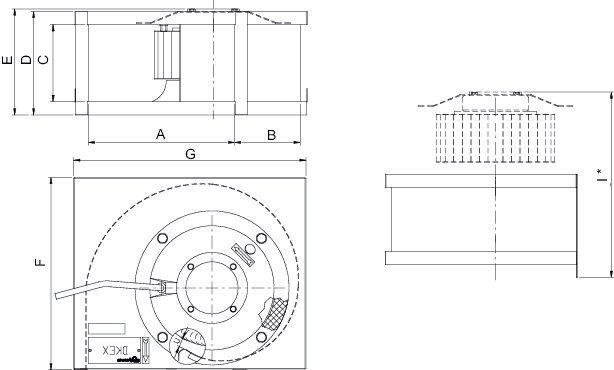

I* = Минимальное расстояние для открытия крышки |
|
|
|
|
|
|
|
|
|
|
A |
B |
C |
D |
E |
F |
G |
I* |
DKEX 225 |
280 |
133 |
145 |
196 |
196 |
367 |
445 |
337 |
DKEX 250 |
315 |
154 |
165 |
216 |
243 |
410 |
492 |
375 |
DKEX 280 |
357 |
169 |
180 |
230 |
248 |
453 |
547 |
413 |
DKEX 315 |
400 |
188 |
203 |
254 |
276 |
515 |
615 |
465 |
DKEX 355 |
450 |
213 |
227 |
278 |
320 |
574 |
689 |
489 |
