Высокая эффективность Возможность регулирования скорости Встроенные термоконтакты Низкий уровень шума Широкий выбор аксессуаров Удобны при инструкцииже и надежны в работе DVS / DHS / DVSI Sileo подходит для больших расходов воздуха. Имеет низкий уровень шума. Данные модели имеют рабочее колесо с загнутыми назад лопатками с 3D-профилем и двигатель с внешним ротором. Регулировка скорости: Двигатели имеют возможность регулирования скорости путем изменения напряжения (трансформаторный регулятор). Двигатель установлен на виброизоляторах. При регулировании скорости DVS / DHS / DVSI в трехфазных электродвигателей необходми преобразователь частоты с синус-фильтром! DVS / DHS / DVSI Sileo … E4 / E6 / EZ / EV: 1 ~ двигатель DVS / DHS / DVSI Sileo … DV / DS: 3 ~ соединение Y / D для переключения двух скоростей. Двигатель: Двигатели вентиляторов типоразмер до 311 оснащены встроенной защитой с ручным перезапуском, в двигателях вентиляторов DHS 355 и больше имеются выводы для подключения внешнего устройства защиты от перегрева. Конструкция: Корпус вентилятора выполнен из алюминия. Рама изготовлена из оцинкованной стали. Подходит для использования в морском климате. Рабочее колесо вентилятора Sileo изготавливается из высококачественного композитного материала с высокоэффективным 3D-профилем лопаток. DVS Sileo — с вертикальным выбросом DHS Sileo — с горизонтальным выбросом DVSI Sileo — с 50 мм изоляцией из минеральной ваты для снижения уровня шума
Технические характеристики
| Номинальные данные |
|
|
| Напряжение (номинальное) |
400 |
В |
| Частота |
50 |
Гц |
| Количество фаз |
3~ |
|
| Схема подключения двигателя |
D; Y |
|
| Потребляемая мощность |
2 026 |
Вт |
| Потребляемый ток |
3,9 |
A |
| Скорость вращения рабочего колеса |
1 380 |
об/мин |
| Расход воздуха |
макс. 11 664 |
м³/ч |
| Температура перемещаемого воздуха |
макс. 60 |
°C |
| Макс. температура перемещаемого воздуха, при регулровании скорости |
60 |
°C |
| Параметры звука |
|
|
| Уровень звукового давления на 10 м (свободное поле) |
58 |
дБ(А) |
| Уровень звукового давления на 4 м (свободное поле) |
66 |
дБ(А) |
| Защита / Классификация |
|
|
| Класс защиты, двигатель |
IP54 |
|
| Класс изоляции |
F |
|
| Данные согласно ErP |
|
|
| Соответствие ErP |
ErP 2016; ErP 2018 |
|
Экодизайн
| Изделие |
|
|
| Торговое наименование |
Systemair |
|
| Наименование изделия |

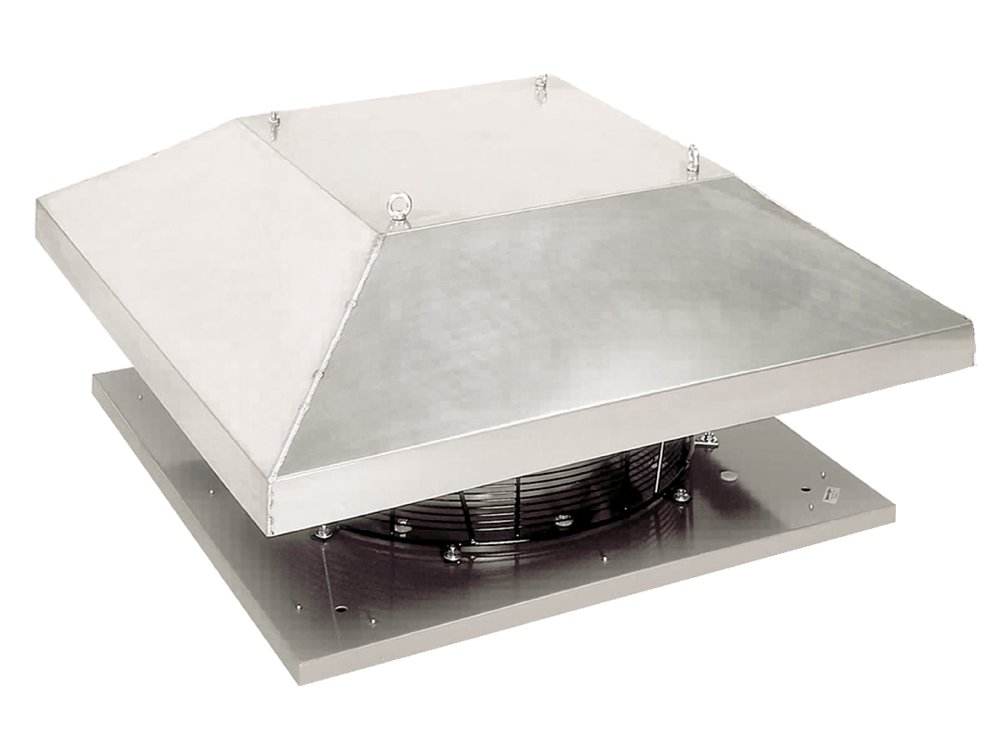

DHS 560DV sileo roof fan |
|
| Экодизайн |
|
|
| Соответствие ErP |
2016/2018 |
|
| Категория установки |
NRVU |
|
| Тип привода |
Внешние MSD или VSD |
|
| Тип усановки |
UVU |
|
| Тип утилизации тепла |
Отсутствует |
|
| Температурный коэффициент (UVU) |
Неприменимо |
|
| QV ном |
1,944 |
дБ(A) |
| P ном |
2,021 |
кВт |
| Ps ном |
545 |
Па |
| Эффективность вентилятора |
52 |
% |
| Внешняя утечка |
0 |
% |
| Уровень звуковой мощности LWA |
81 |
дБ(А) |
| * diameter D refers to scew-hole-circuit H |
| DHS/DHS sileo |
øD |
□E |
□F |
G |
H |
øI |
J |
K |
L |
| 560-630 |
605 |
939 |
750 |
293 |
8xM8 |
14 |
□1100 |
535 |
30 |
